mAT-SW600 是一款专为监测电台性能而设计的高精度仪器。它采用两颗射频专用测量芯片，能够精确测量射频系统的功率和驻波比（SWR），但不具备频谱和阻抗显示功能。
mAT-SW600 配备一块 3.71 英寸对角 TFT 彩色显示屏，以条形图及数字方式清晰显示当前射频功率和驻波比。
mAT-SW600 是一款全自动仪表，操作非常简单。它可根据输入的射频信号自动设定量程。后面板设有一个机械开关，即电源开关，同时用于切换 LCD 背景色。您可以根据环境亮度手动将显示背景设为黑色或白色，使屏幕信息更易于阅读。

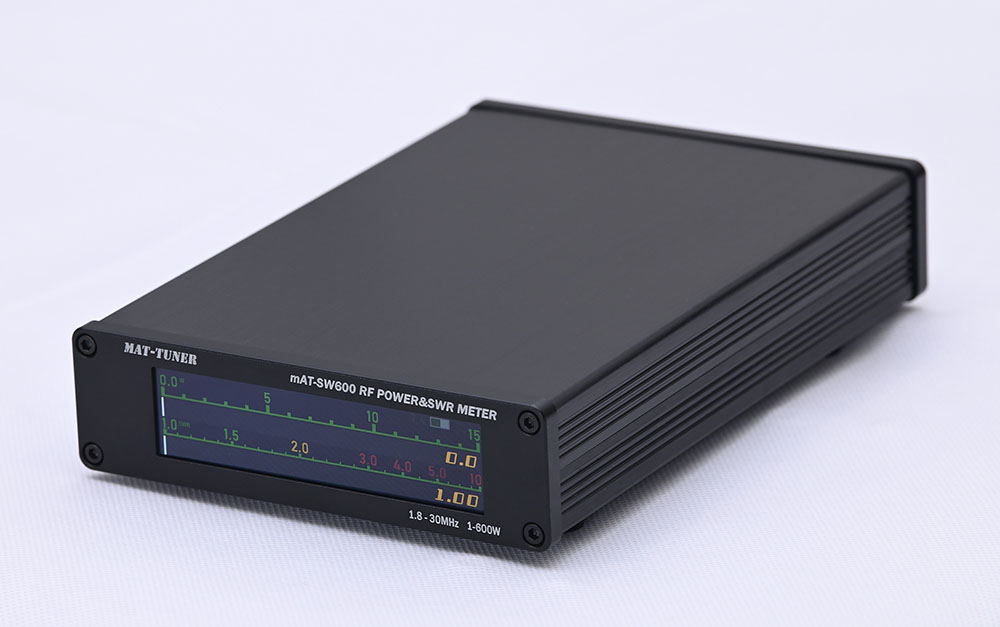

mAT-SW600 的外壳采用铝合金铣削工艺制造，外观精致且坚固耐用。
双供电方式
内置电池
本机配备两节高容量 18650 锂电池，无需外接电源即可正常工作。
Type-C 充电
通过 TYPE-C 充电接口，用户可使用手机充电器为其充电。充电器非本机附件，需用户自备。
电池使用重要提示
提示 1： 充电时请勿使用本设备。发射机发出的强电磁波可能干扰充电器，导致输出电压异常，从而损坏 mAT-SW600。mAT-SW600 的显示屏几乎消耗全部电能，关机状态下充电可大幅缩短充电时间。
提示 2： 若重新安装 mAT-SW600 内部的锂电池，请先连接充电器激活保护电路，否则无法正常启动。

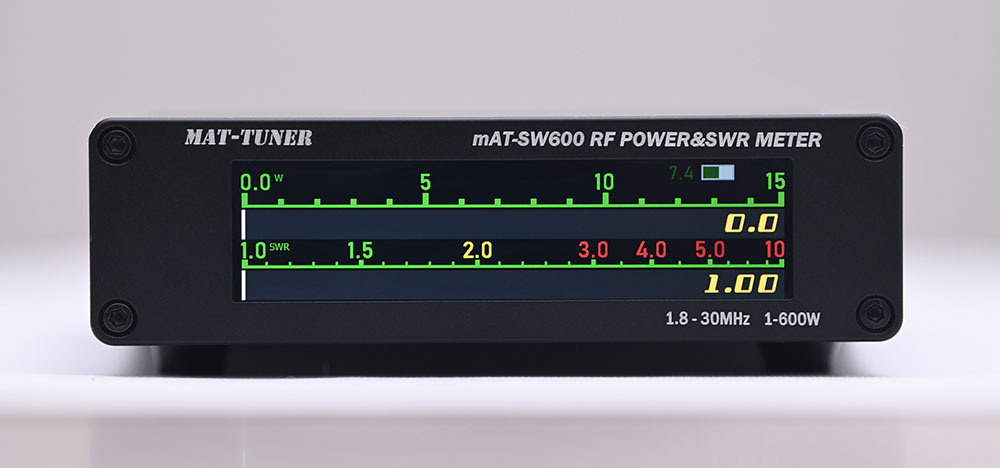

前面板显示
显示信息：
- 正向功率显示 — 同时显示最大功率和瞬时功率两个数据
- 驻波比显示 — 显示 SWR 数值，并以彩色进度条标识（绿色、黄色、单色）
- 电池指示 — 右上角显示电池电量和充电状态
- 自动量程 — 根据输入的射频信号自动设定量程（15W、150W、600W）
- 手动切换背景色 — 通过拨动开关手动切换显示背景为黑色或白色
功率测量：
正向功率显示两组数据： 射频功率显示包含两部分。数字显示最大功率值，条形图显示当前瞬时功率。
量程： 正向功率共有三个量程：15W、150W 和 600W。mAT-SW600 启动时默认设置为 15W 量程，并根据输入的射频信号自动切换至合适量程。量程仅从小向大自动切换。如需返回最小量程，请关闭电源开关并等待至少 5 秒，再重新开启。进度条刻度将根据当前量程自动调整。
重要提示： 如需精确测量射频功率，请将发射机设置为 FM、FSK、RTTY、CW 模式，以便输出稳定的载波信号。
校准说明
若您感觉射频功率测量误差过大，可打开表头上盖，通过调节可调电位器来校准射频功率显示。驻波比显示无需校准，其精度可靠。
驻波比测量：
驻波比同样以数字和进度条两种方式显示，显示范围为 1.00 至 10。
进度条根据 SWR 数值呈现不同颜色：绿色、黄色和单色。

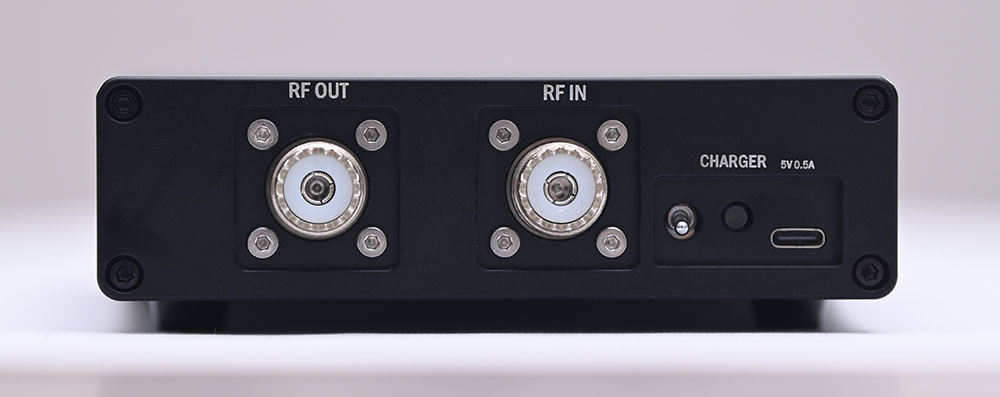

后面板
后面板接口：
- RF IN — 射频信号输入，连接发射机或功放
- RF OUT — 射频信号输出，连接天线或天调
- SWITCH — 电源开关及背景切换开关。切换 LCD 颜色（白/黑）：关闭背景开关并在 1 秒内重新打开
- CHARGE — TYPE-C 充电插座，电压 4.5～5.5V，电流小于 1A
附加功能：
充电插座左侧设有指示灯，充电时常亮，充满后熄灭。
充电安全
mAT-SW600 不附赠充电器。用户可使用大多数手机的 TYPE-C 充电器为其充电。充电电压范围为 4.5～5.5V，超出范围将损坏本仪表。最大充电电流不得超过 1A。
技术规格
| 功率量程 | 自动量程，15W、150W、600W |
|---|---|
| 功率精度 | 7 MHz 时 ±5% |
| 频率范围 | 1.8 ～ 30 MHz |
| 驻波比范围 | 1.00 ～ 10 |
| 驻波比精度 | 1.8 ～ 30 MHz 范围内优于 3% |
| 显示屏 | 3.71 英寸对角 TFT 彩色显示屏 |
| 充电 | 4.5 ～ 5.5V，小于 1A，充电时间小于 5 小时 |
| 电池 | 两节高容量 18650 锂电池（内置） |
| 外形尺寸 | 200 × 130 × 35 mm |
| 重量 | 0.7 Kg |
| 机壳工艺 | 铝合金铣削工艺外壳 |
运输说明
mAT-SW600 内置两节锂电池，运输时可能受到限制，请遵守相关法律法规及运输要求。
技术支持
访问官网：http://www.mat-tuner.com/ 获取更多信息和操作手册。为获得更好的服务，建议您从当地授权经销商处购买本产品。
