产品概述

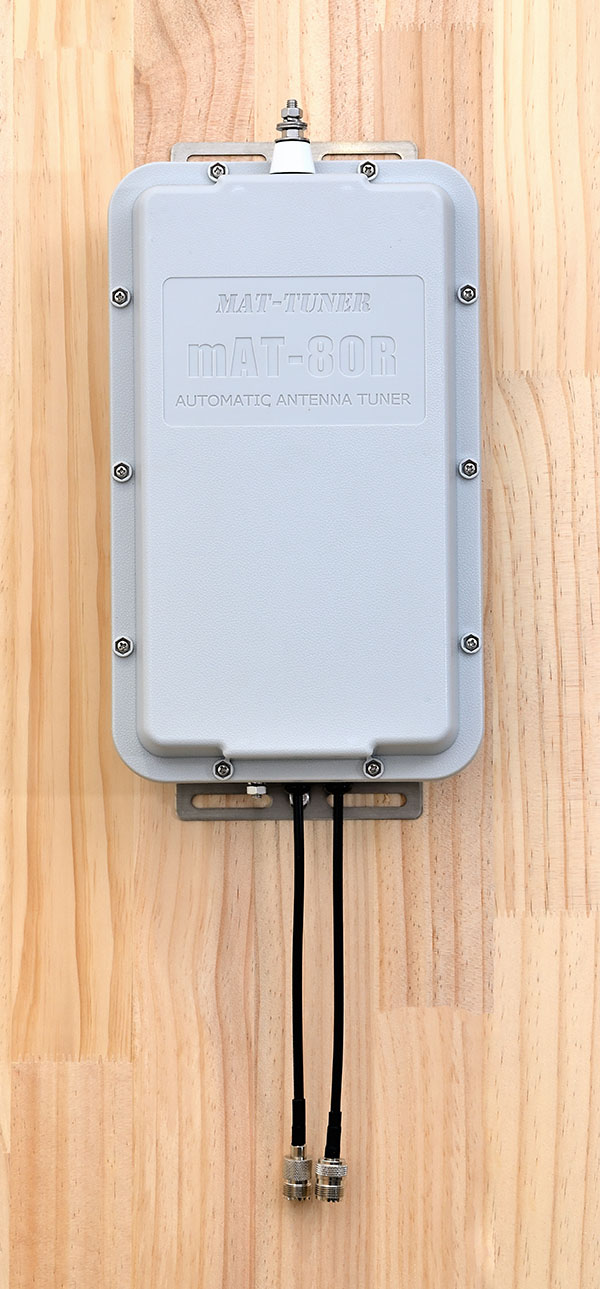

mAT-80R 是一款通用远程自动天线调谐器。它可与多种短波收发信机配合使用，不依赖任何特定厂商或品牌——不限于 ICOM，也不使用 ICOM 或 YAESU 等专有外部天调控制协议。可用于几乎任何短波收发信机。
调谐器与收发信机侧之间只需一根同轴电缆。这根单同轴电缆同时传输射频信号、直流电源和控制信号——无需单独的控制电缆，也无需单独敷设到天线的电源电缆。 随附的 mAT-4117 Bias-T 在收发信机端将射频信号与直流电源合并，并通过同轴馈线发送到远程调谐器。
mAT-80R 配有塔式天线接线柱和一个 SO-239 同轴天线接口，可分别连接线天线或同轴馈电天线。防水 ABS 外壳使其既适用于固定安装，也适用于户外安装；随附的不锈钢 U 型螺栓可将其固定在桅杆上，或用膨胀螺栓固定在墙面上。

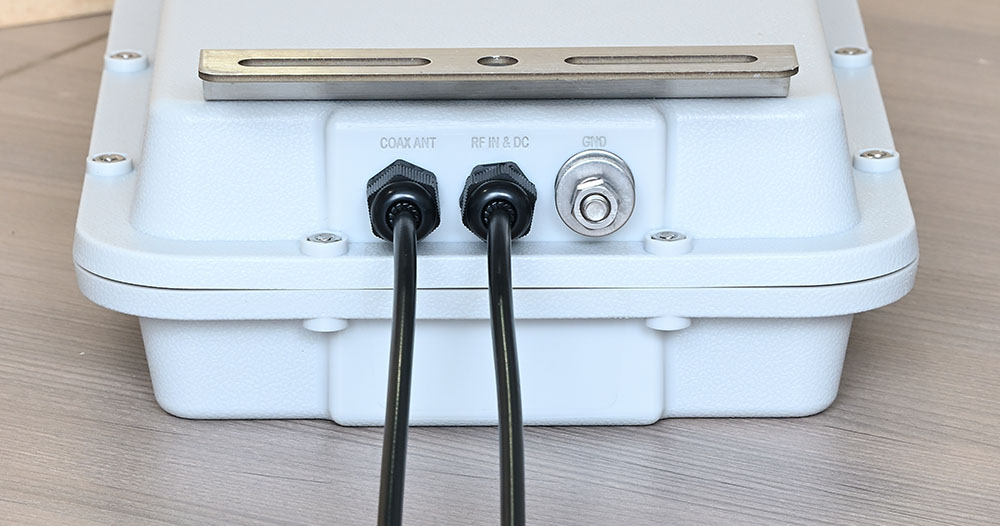

调谐器底部面板提供三个连接：用于同轴馈电天线的 COAX ANT SO-239 接口；通过单根同轴电缆从 Bias-T 接收射频与直流电源的 RF IN & DC SO-239 接口；以及用于射频地/平衡地网连接的 GND 蝶形螺母端子。
调谐器可垂直或水平安装——无论采用何种安装方向，请务必使同轴馈线和控制电缆朝下引出，以减少雨水进入机内的可能。
主要特点
最快的调谐速度
匹配速度极快——记忆调谐约 0.1 秒，完整调谐周期 ≤ 3 秒。
宽阻抗匹配范围
其可匹配的天线阻抗范围远宽于市面上大多数同类调谐器——典型为 3 至 2000 Ω。
通用兼容性
几乎可与任何短波收发信机品牌配合使用，无需厂商专有控制协议。
真正的远程安装
可将调谐器直接安装在天线馈电点。一根同轴电缆同时传输射频、直流电源和控制信号。
含 mAT-4117 Bias-T
Bias-T 随调谐器提供——无需额外购买即可让系统投入工作。
防水 ABS 外壳
适用于固定及户外安装，配有用于桅杆或墙壁安装的不锈钢 U 型螺栓。
天线连接指南
mAT-80R 支持两种类型的天线：线天线（连接至顶部塔式接线柱）和同轴馈电天线（连接至底部 SO-239 "COAX ANT" 接口）。请根据您所使用的天线类型阅读以下相应内容。
使用线天线

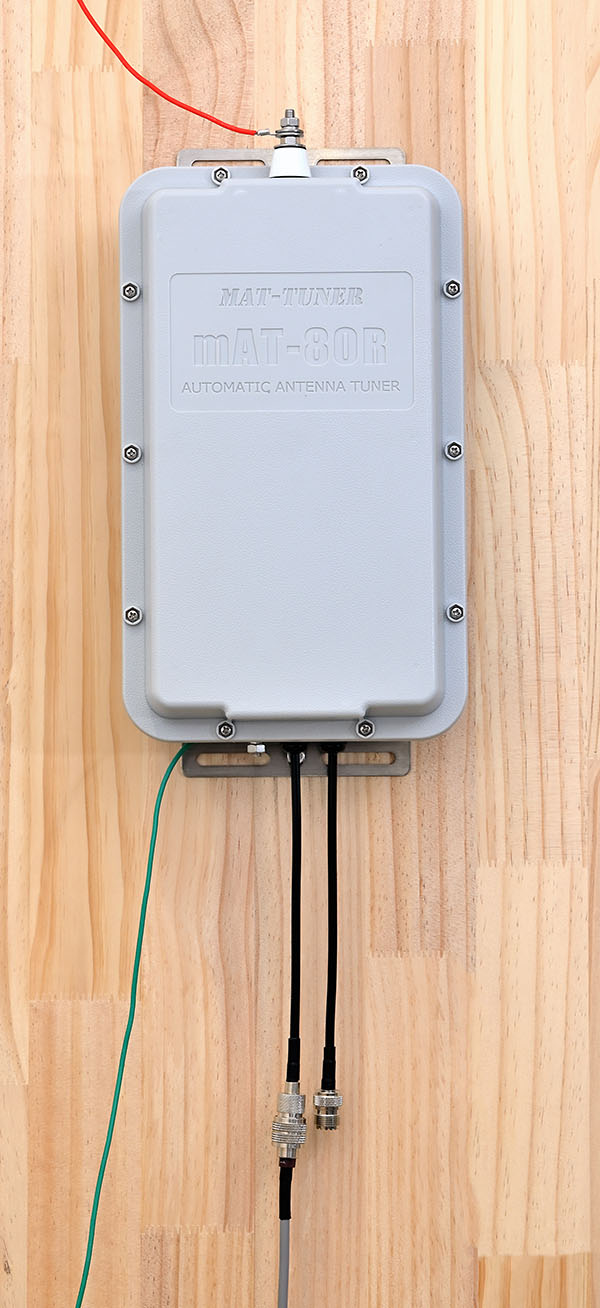

将线天线连接到调谐器顶部标有 "ANT" 的塔式天线接线柱。首先用陶瓷或树脂绝缘子将天线牢固固定，然后连接到调谐器顶部的 "ANT" 接线柱并拧紧螺丝。请勿将未经固定的天线直接连接到调谐器接线柱——天线的拉力可能损坏调谐器。
天线长度建议
接近 1/4 波长的天线长度通常可获得良好的匹配效果，建议使用较长的天线。对于同类型短波线天线，在其他条件相近的情况下，天线过短一般会降低辐射效率，并可能使调谐更加困难。请尽量避免使用接近 1/2 波长整数倍的天线长度——在某些情况下，这种长度会产生较高的馈电点阻抗，导致调谐困难。
对于使用单线天线的用户，可参考约 12–14 米 的天线长度。配合良好的接地系统或射频回流通路，该长度可覆盖 80 米至 10 米波段中的许多频率。如果反复调谐后仍无法获得满意的驻波比，请适当调整天线长度后再次调谐。
使用线天线时的接地
对于不平衡天线（例如单线天线），应提供合适的射频回流通路。低阻抗射频地可以显著提高天线的辐射效率。天线阻抗越低，良好射频地的作用越明显。
建议将调谐器的 GND 端子连接到合适的地、地网系统、平衡地网或其他适当的射频回流导体。这可以提高天线系统的整体性能和调谐稳定性。
使用同轴馈电天线

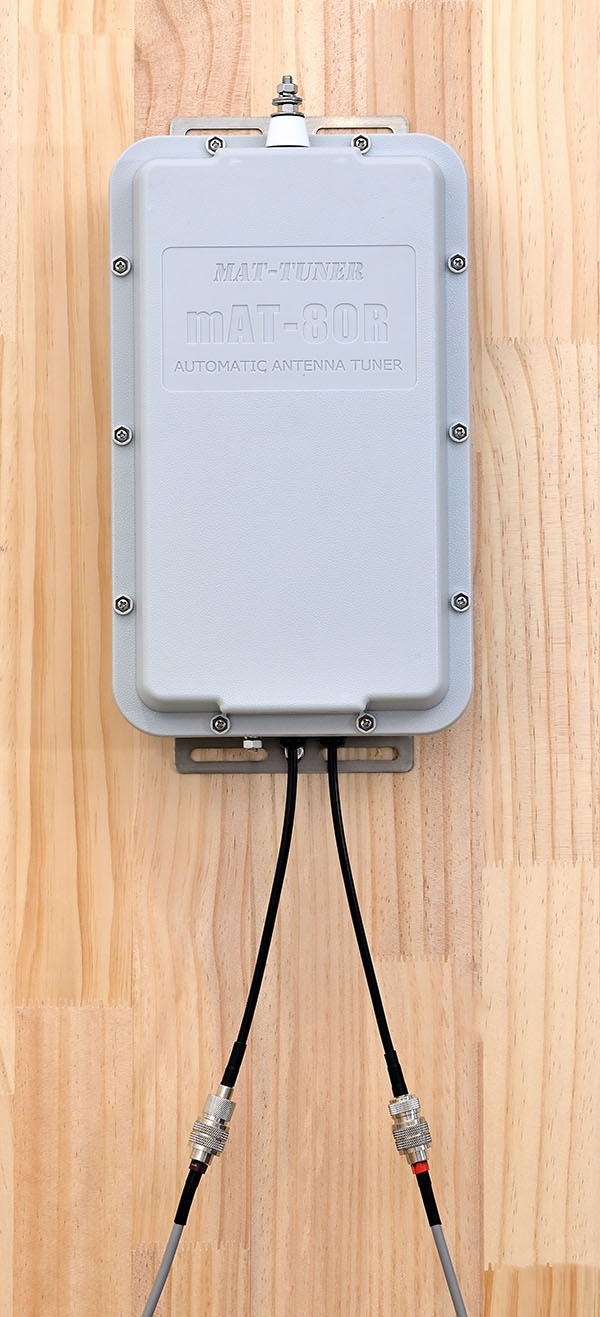

将来自天线的同轴馈线连接到调谐器底部标有 "COAX ANT" 的 SO-239 射频接口。mAT-80R 可调谐偶极天线、垂直天线、八木天线或几乎任何同轴馈电天线，能够匹配范围惊人的各类天线与阻抗。
使用同轴馈电天线时的接地
同轴馈电天线通常不需要专用的射频地或地网系统。如果有合适的接地系统，可将调谐器的 GND 端子连接到设备接地系统。
防水提示：对于所有户外电缆连接点，建议先用自粘橡胶带密封，再缠绕防水乙烯基胶带，以提高防水性能。同轴馈线、自粘橡胶带和乙烯基胶带不随调谐器提供，需由用户自行准备。
重要提示：请仅连接线天线或同轴馈电天线中的一种，切勿同时连接两者。
Bias-T mAT-4117（随调谐器附带）
mAT-4117 专为通过同轴馈线供电和控制的远程天线调谐器设计。它将射频信号与直流电源合并，并通过一根同轴电缆发送到远程调谐器。这正是 mAT-80R 成为真正“单电缆”远程天调安装方案的原因。
Bias-T 支持最高 1500 W 射频功率、1–50 V DC 直流电压和最大 1 A 直流电流。Bias-T 支持的射频频率范围为 1.8–30 MHz。因此，mAT-80R 工作在 1.8–30 MHz，不能用于 6 米波段。
注意：Bias-T 与调谐器之间的同轴电缆同时传输射频信号和直流电源。请勿在此段馈线上连接任何不支持同轴电缆直流供电的设备。否则可能导致直流短路或损坏设备。如需使用功率/驻波表，请将其连接在收发信机与 Bias-T 的 RF IN 接口之间，并确保其功率额定值足够。
收发信机要求
通用 — 无品牌限制
mAT-80R 是一款通用调谐器。它不使用 ICOM 或 YAESU 等厂商的专有外部天调控制协议，也不限于任何单一品牌。几乎任何满足以下要求的短波收发信机均可使用：
1. 发射功率可设置为 15 W 或更低。
2. 收发信机支持至少一种能够提供稳定载波的模式，例如 CW、AM、FM、FSK 或 RTTY。在 CW 模式下可能需要操作电键。
由于调谐器通过射频载波检测进行控制，而不是通过专用的收发信机天调端口，因此完全不需要 ICOM 式 4 芯天调电缆，也不需要 Yaesu 式控制电缆。
技术规格
| 频率范围 | 1.8 – 30 MHz（不支持 6 米波段） |
|---|---|
| 最大输入功率 | 200 W PEP（SSB），100 W（数据模式） |
| 调谐功率 | 1 – 5 W；建议 10 W（切勿超过 15 W） |
| 典型匹配范围 | 3 – 2000 Ω |
| 调谐时间 | ≤ 3 秒（全调谐，≥90% 的调谐点）；0.1 秒（记忆调谐） |
| 供电 | 10 – 15 V DC；最大工作电流 1.0 A。通过 mAT-4117 Bias-T 经同轴馈线供电——调谐器端无需单独接电源 |
| 工作温度 | -10 °C ~ +60 °C（14 °F ~ 140 °F） |
| 天线接口 | 线天线接线柱（ANT）+ SO-239 同轴接口（COAX ANT） |
| 馈线连接 | 单根同轴电缆（RF IN & DC）——同时传输射频 + 直流电源 + 控制信号 |
| 控制协议 | 通用——无需专有的 ICOM / YAESU 天调控制协议 |
| 外壳 | 防水 ABS，适用于固定及户外安装 |
| 尺寸（长 x 宽 x 高） | 350 x 190 x 75 mm |
| 重量 | 1.5 kg |
Bias-T mAT-4117 规格
| 射频功率额定值 | 最高 1500 W |
|---|---|
| 直流电压 | 1 – 50 V DC |
| 最大直流电流 | 1 A |
| 射频频率范围 | 1.8 – 30 MHz |
| 接口 | 射频（收发信机侧）、RF&DC（调谐器侧）、DC-IN（电源） |
附件
标准附件：
mAT-4117 Bias-T × 1
不锈钢 U 型螺栓及螺钉 × 2 套
操作手册 × 1
不随附（需用户自备）：
同轴馈线、自粘橡胶带和防水乙烯基胶带
防水提示：对于所有户外电缆连接点，建议先用自粘橡胶带密封，再缠绕防水乙烯基胶带，以提高防水性能。
技术支持
请访问网站：http://www.mat-tuner.com/ 下载最新手册、观看操作视频并了解更多产品信息。
如在使用调谐器过程中遇到任何问题，请联系您的经销商获取帮助。
