远程调谐器概述
简介

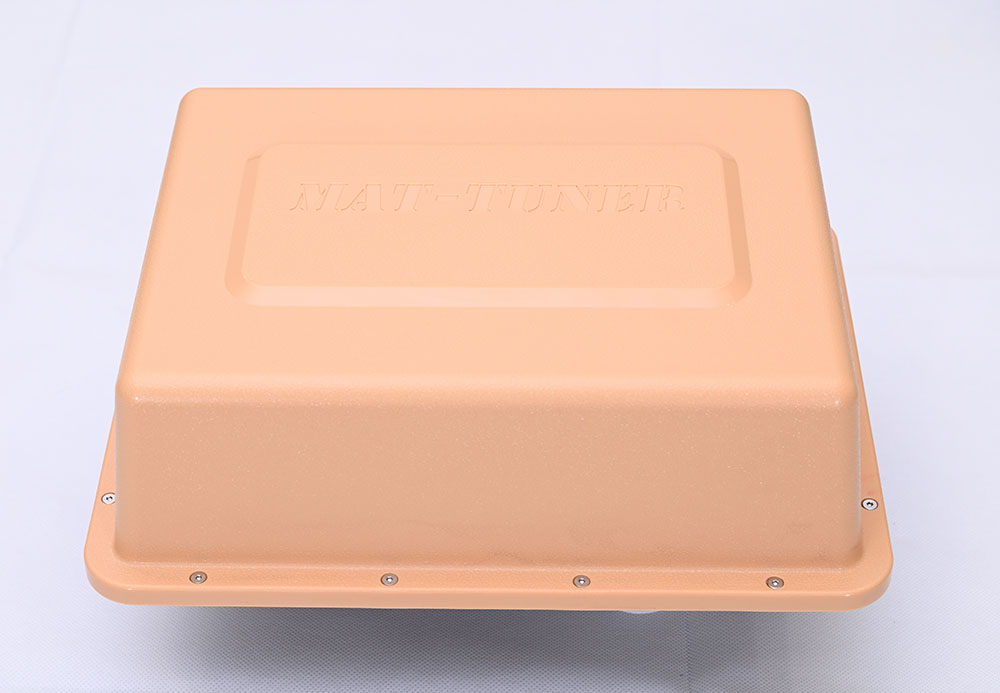

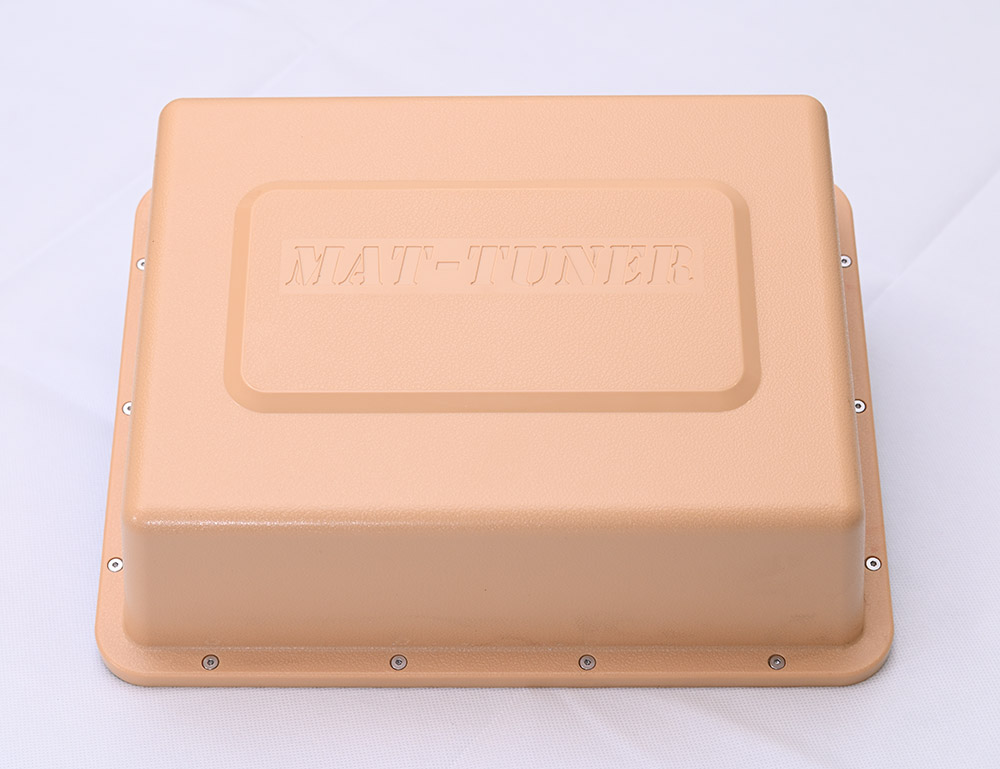

mAT-1500R 是一款大功率自动天线调谐器，最大输入功率为 1500 W（SSB）。它工作在 1.8–30 MHz 业余短波频段，并通过馈线供电。使用时无需额外的控制电缆或电源电缆。它必须与 Bias-Tee（偏置器）配合使用，例如 mAT-4117 或其他兼容型号。这种单电缆方案简化了安装，并允许将调谐器远程放置在靠近天线的位置。
两个天线接口
调谐器提供两个天线连接：同轴天线接口（SO-239）和线天线接线柱。可连接同轴馈电天线或线天线。
重要提示
调谐器可承受最高 1500 W（SSB）的射频输入功率。超过此功率可能永久损坏调谐器。调谐过程中，射频输入功率不得超过 50 W。如果调谐时射频功率过高，调谐可能失败或调谐器可能损坏。如果您使用大功率线性放大器，请在开始调谐过程前务必将放大器置于 STBY（待机）状态。
安装
调谐器的防水能力有限。安装调谐器时，请始终使带电缆接口的一侧朝下并与地面平行。这有助于防止雨水通过缝隙进入调谐器内部。
mAT-1500R 是一款通用大功率远程自动天线调谐器，专为大功率短波收发信机设计。调谐器通过其同轴馈线供电。它必须与 Bias-Tee 单元配合使用（例如 mAT-4117），其他品牌的偏置器也兼容。
mAT-1500R 提供两个天线接口：同轴天线接口（SO-239）和线天线接线柱。将 50 Ω 同轴馈电天线连接到同轴天线接口（SO-239），或将单线天线直接连接到线天线接线柱。凭借其宽阻抗匹配范围，调谐器可兼容多种短波天线，包括同轴馈电天线和线天线。

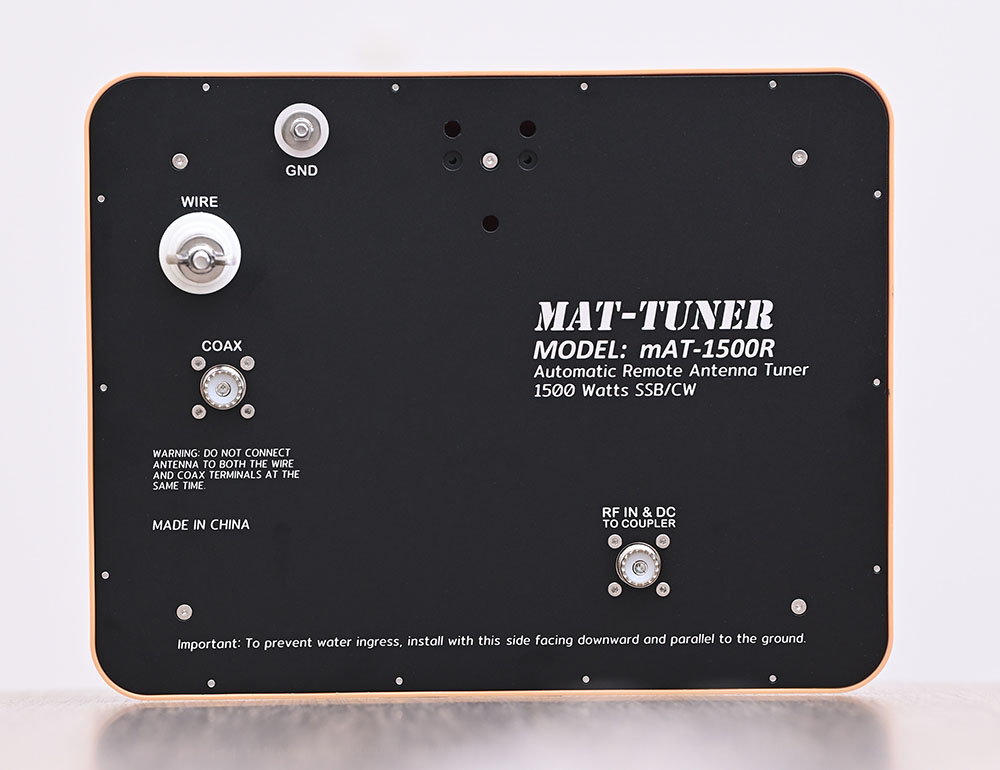

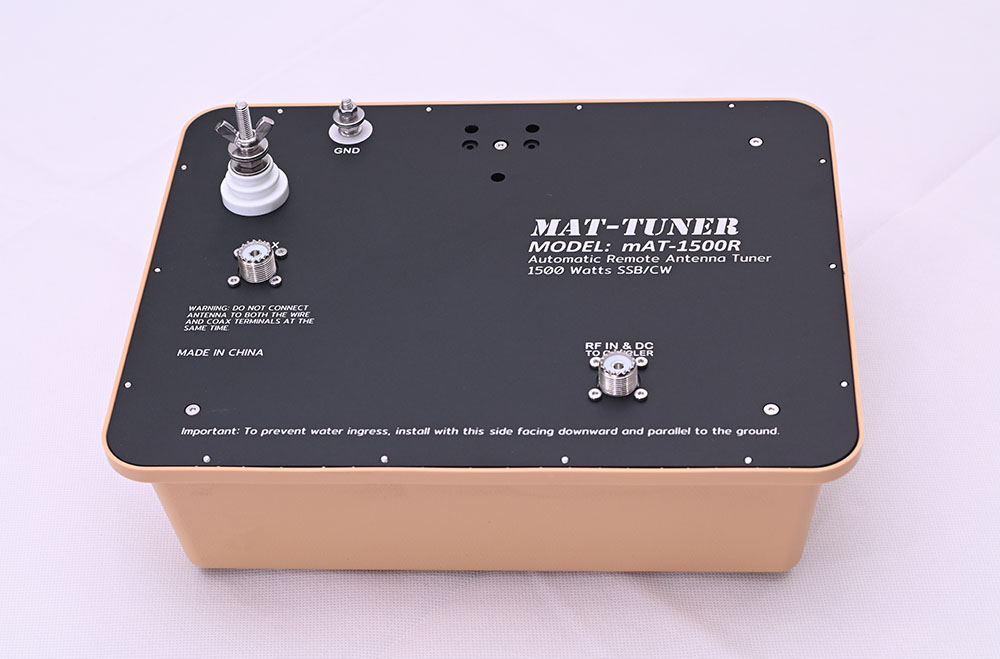

接口说明
| COAX | 同轴天线接口（SO-239） |
|---|---|
| WIRE | 线天线接线柱 |
| GND | 接地连接 |
| RF-IN & DC | 射频与直流输入（单根馈线） |
技术规格
| 频率范围 | 1.8 - 30 MHz |
|---|---|
| 最大功率 | SSB:1500 W，数字模式：短时间800W，连续300W |
| 调谐功率 | 5 - 30 W |
| 调谐时间 | 0.1 秒（记忆调谐），≤ 10 秒（全调谐） |
| 记忆通道 | 16,000 个存储位置 |
| 天线接口 | 同轴天线接口（SO-239）与线天线接线柱 |
| 供电 | 通过 Bias-Tee 提供 DC 12 - 14 V（最大 0.1 A） |
| 供电与控制 | 通过单根同轴馈线（无需单独控制电缆） |
| 工作温度 | -10°C 至 +60°C |
| 尺寸 | 142 × 67 × 28 mm |
| 重量 | 200 g |
**关于允许使用的最大射频功率的说明**：调谐器的最大允许射频功率取决于调谐器本身的设计、工作频率、天线阻抗及其他工作条件，并非在所有情况下都保持不变。产品标注的功率为额定参考值，实际允许功率可能更低。 当天线阻抗偏离 50 Ω 较大时，调谐器内部元件可能承受更高的电压或电流，此时应适当降低发射功率，以确保设备安全运行。
所需外部设备

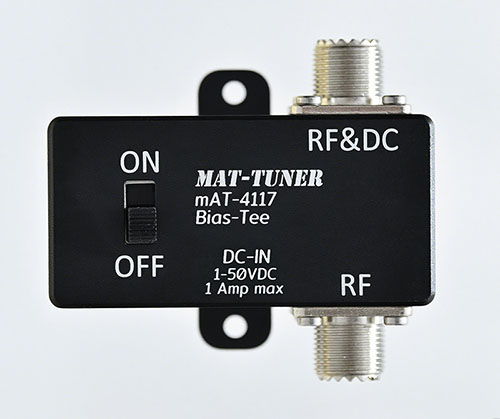

mAT-1500R 必须与 Bias-Tee 配合使用。上图所示的 mAT-4117 Bias-Tee 需单独购买。如果您已有兼容的 Bias-Tee，则只需购买调谐器。
Bias-Tee 必须满足以下要求：
最大射频功率：1500 W
直流输出：12–14 V，最小 1 A
工作频率范围：1.8–30 MHz
